您的位置:帮助文档 > 其它功能

自定义格式设置


功能详解:

此功能通过运行自定义格式定制器按用户的特殊格式定义特定的统计格式文件,通过“自定义统计”功能实现下料单的统计。

相关设置:无。

操作步骤:

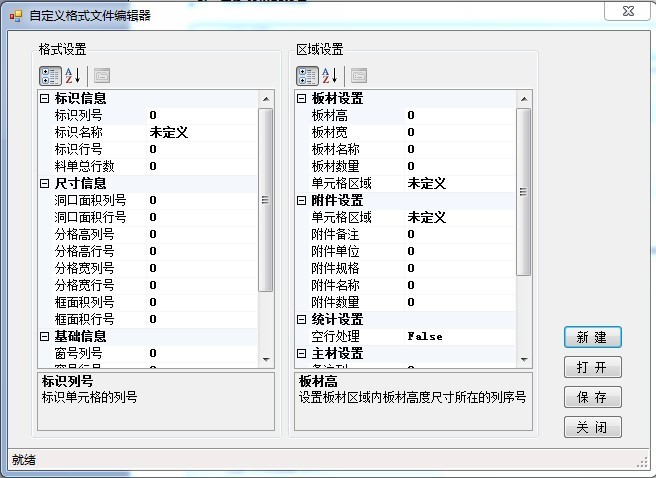

a.     运行安装目录(默认安装目录为:C:\Program Files\Mcsj8)下“DefExtSheet.exe”,打开 “自定义格式文件统辑器”;



b.     点击“新建”创建一个新文档,或点击“打开”打开已存在的文件,进行编辑修改;

c.     格式设置项详解:

标识名称:用于标记料单起始单元格中的内容(例如标准格式中的第一格:门窗立面);

标识列号:标识单元格所在的列号(数字,对应Excel中的列/行号,下同),注意:设置格式时料单应从第一行、第一列开始计算,下同;

标识行号:标识单元格所在的行号;

洞口面积列号:洞口面积所在单元格列号;

洞品面积行号:洞口面积所在单元格行号;

分格高列号:分格高所在单元格列号;

分格高行号:分格高所在单元格行号;

分格宽列号:分格宽所在单元格列号;

分格宽行号:分格宽所在单元格行号;

框面积列号:外框面积所在单元格列号;

框面积行号:外框面积所在单元格行号;

窗号列号:窗号所在单元格列号;

窗号行号:窗号所在单元格行号;

数量列号:数量所在单元格列号;

数量行号:数量所在单元格行号;

系列列号:系列所在单元格列号;

系列行号:系列所在单元格行号;

d.     区域设置项详解:

板材设置:设置下料单区域中玻璃所在单元格格区域各项参数;

单元格区域:定义板材区域标识,格式为:左上角行号+逗号+左上角列号+冒号+右下角行号+逗号+右下角列号。多个区域时用分号隔开,如:

32,1:41,5;43,1:53,5;32,6:41,10;43,6:53,10表示四个板材统计区域:

①.左上第一单元格行号为32,列号为1,右下角最后一单元格行号为41,列号为5;

②.左上第一单元格行号为43,列号为1,右下角最后一单元格行号为53,列号为5;

③.左上第一单元格行号为32,列号为6,右下角最后一单元格行号为41,列号为10;

④.左上第一单元格行号为43,列号为6,右下角最后一单元格行号为53,列号为10;

板材高:在板材单元格区域内,板材高度尺寸所在列的序号;

板材宽:在板材单元格区域内,板材宽度尺寸所在列的序号;

板材名称:在板材单元格区域内,板材名称所在列的序号;

数量:在板材单元格区域内,板材数量所在列的序号;

附件设置:设置下料单区域中附件所在单元格区域的各项参数;

单元格区域:定义附件区域标识(设置方式同上);

附件备注:在附件单元格区域内,附件备注(或技术要求)所在列的序号;

附件单位:在附件单元格区域内,附件单位所在列的序号;

附件规格:在附件单元格区域内,附件规格所在列的序号;

附件名称:在附件单元格区域内,附件名称所在列的序号;

附件数量:在附件单元格区域内,附件数量所在列的序号;

统计设置:设置统计过程中遇到空行时的处理方式,选择“True”时遇到空行时将跳过,直到结束对整个区域的统计,选择“False”时,遇到空行将结束当前区域的统计,直接跳到下一个单元格区域;

主材设置:设置下料单区域中主材所在单元格区域的各项参数;

单元格区域:定义主材区域标识(设置方式同上);

备注列:在主材单元格区域内,备注所在的列的序号;

尺寸列:在主材单元格区域内,下料尺寸所在的列的序号;

代号列:在主材单元格区域内,主材代号所在的列的序号;

名称列:在主材单元格区域内,主材名称所在的列的序号;

切角列:在主材单元格区域内,主材切角所在的列的序号;

数量列:在主材单元格区域内,数量所在的列的序号;

e.     设置完成后,可点保存完成操作(设置完成后的文件,需要保存在安装目录下“ExtxldList”文件夹中);
