功能说明：此操作将切换至AutoCAD选取在AutoCAD中绘制好的窗型分格图；

操作方式：菜单中：文件－从AutoCAD中导入图形；

相关设置：无；

操作示例：

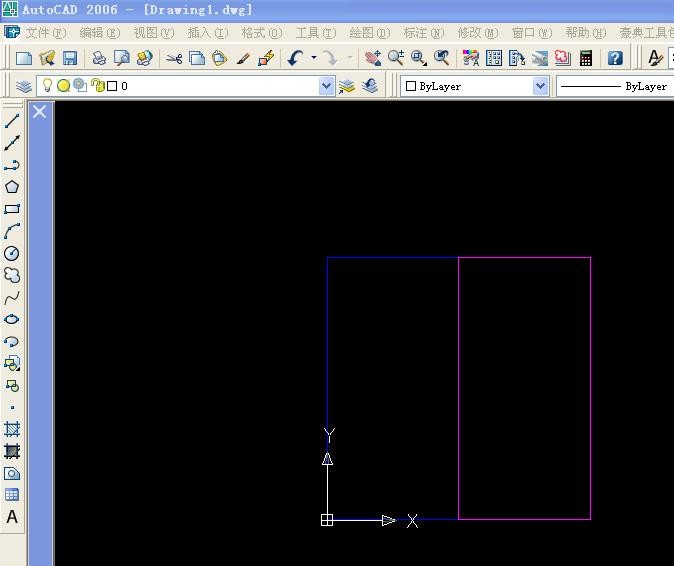

⑴、在AutoCAD中预先画好门窗分格（预先将AutoCAD运行，并保证需要导入的文件处于打开状态），将框构件、梃构件、转角构件、固定板块、开启板块分别置于不同的图层。框、梃、转角构件用单线表示，固定、开启板块用矩形表示；

⑵、选择菜单“文件－从AutoCAD中导入图形”打开对话框；

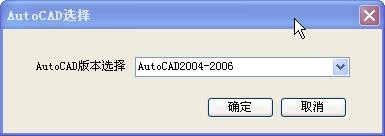

⑶、在下拉框中选择相对应的AutoCAD版本，点击确定，软件将自动读取当前打开的CAD文件中的信息；

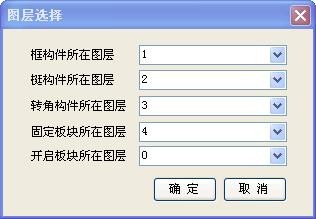

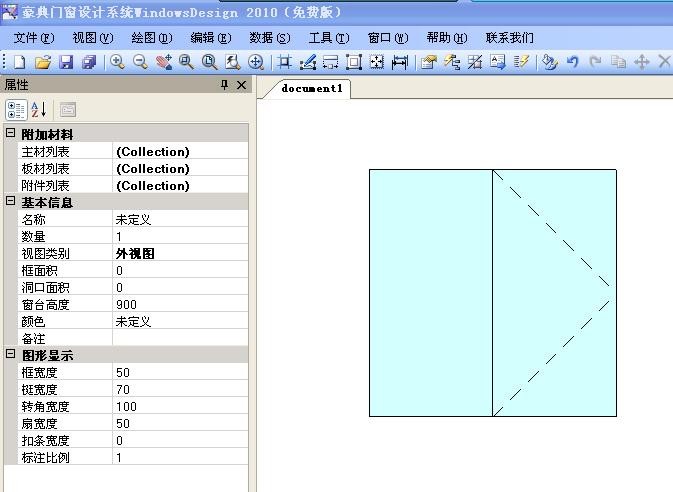

⑷、在对话框中分别选取各种构件所对应的图层，点击“确定”后，软件将自动切换到CAD中提示选取要导入构件所在的范围，选取后构件信息导入到绘图区域；
